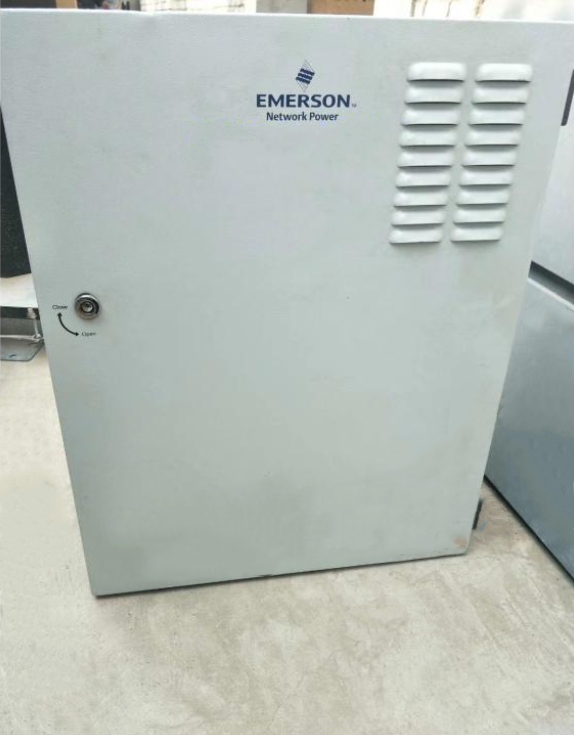

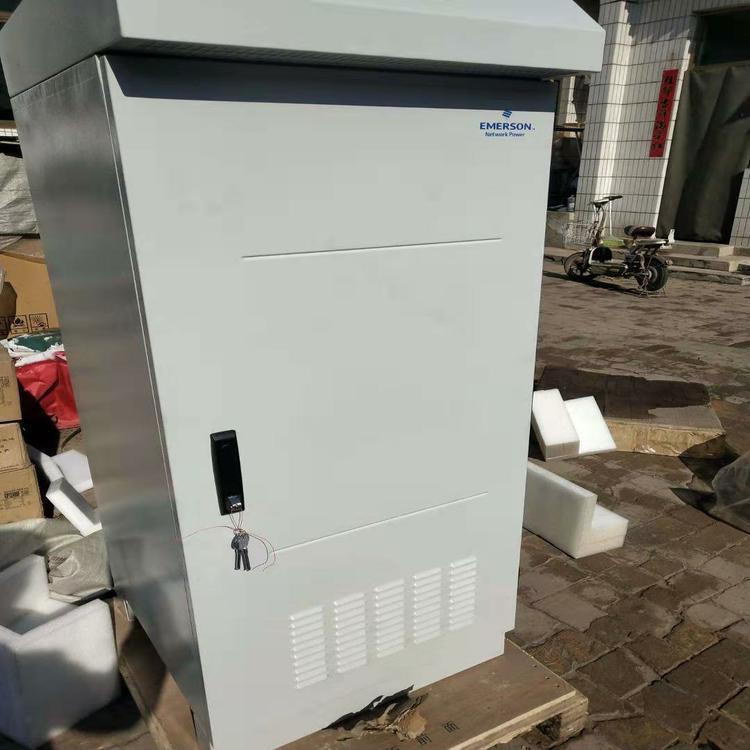

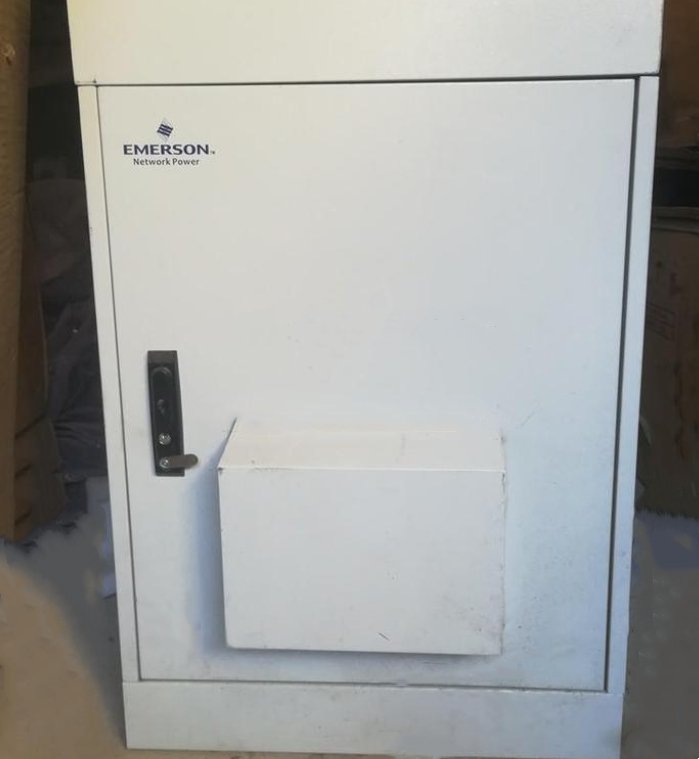

艾默生EPC4860/1800-FA31室外壁挂通信开关电源48V60A，1

艾默生EPC4860/1800-FA31室外型电源系统（以下简称电源系统）是一种可直接用于户外的小型电源系统，安装方式灵活，

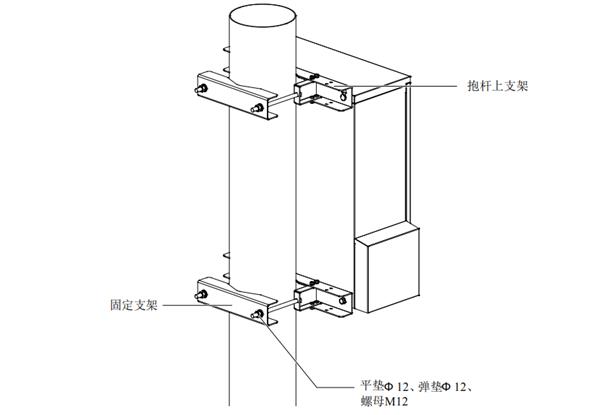

支持壁挂、抱杆和底座三种安装方式，最大可提供 3.6kW 功率。

电源系统的型号说明、组成与配置、技术参数、工作原理和主要特点。

组成与配置

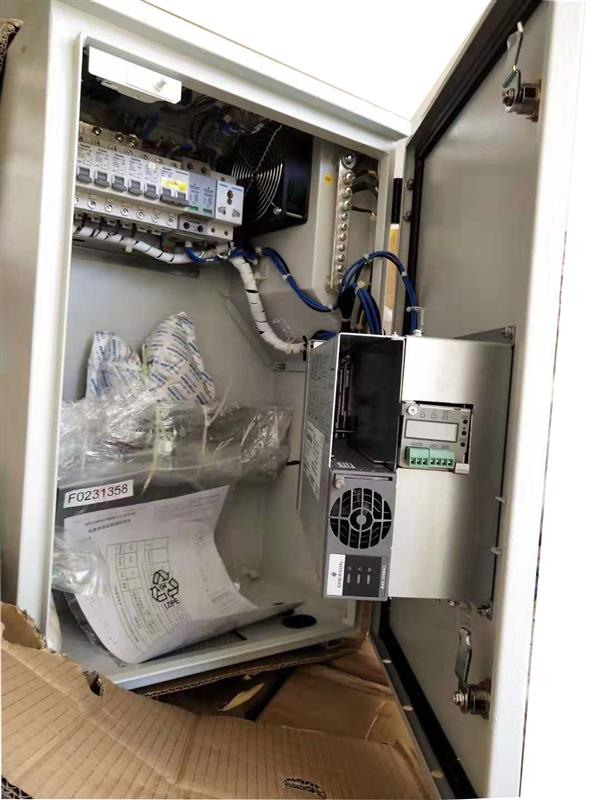

电源系统由配电单元、监控单元、整流模块、散热风机、和柜内空间等组成，其

中柜内空间可安装铅酸电池或标准的 19 英寸设备。

系统配置

整流模块

R48-2000A3/2000E3

监控板 M522S 1 台

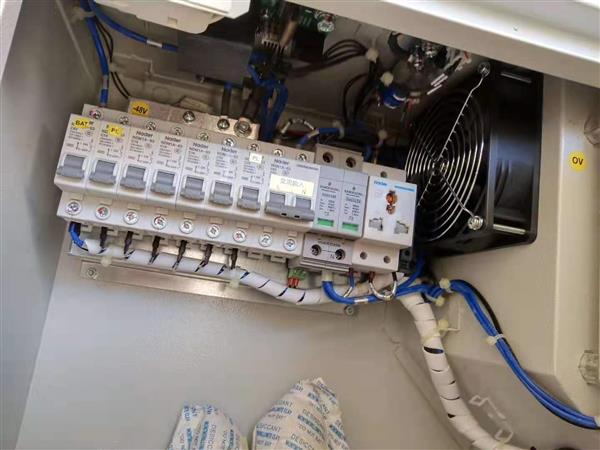

交流配电

交流侧防雷：In＝20kA，Im＝40kA

1 路空开输入：1×32A/2P 空开

1 路插座输出：10A 插座（最大输出不超过 8A）

1 路空开输出：10A，保护加热器（仅 EPC4860/1800-FB2）和插座

加热器（仅 EPC4860/1800-FB2）：PTC 加热器，315W

直流配电

直流侧防雷：In＝10kA

1 路电池输入空开：63A/1P

6 路电池下电支路：2×32A/1P，2×16A/1P，2×10A/1P

柜内空间

安装铅酸电池 1 个电池组（电压：48V，容量：40Ah），可选

安装 19 英寸设备 4U（和电池空间二选一）

工作温度

－10℃～＋45℃

储存温度 －40℃～＋70℃

相对湿度 5％RH～100％RH

海拔高度 ≤2000m（超过需降额使用）

污染等级 Ⅲ

其它 没有导电尘埃和腐蚀性气体，没有爆炸危险

工作原理

交流配电部分引入交流电源后输送给整流模块。整流模块将 220V 交流电转换成－48V 直流电，并输出到直流配电部分，

通过各直流输出分路将－48V 直流电输出到各负载。

监控单元具有电池管理、电池下电保护、信号采集和告警等监控功能，并能进行后台通讯。

散热原理

电源系统温控单元采用风机强制散热。

气流从机柜左侧的风口进入，经防尘网后进入机柜内部。进入机柜的风流通过整流模块和用户负载（或电池）后经机柜

右侧壁的风口由风机排出。

在风机不启动的情况下，电源系统采用自然通风散热。
